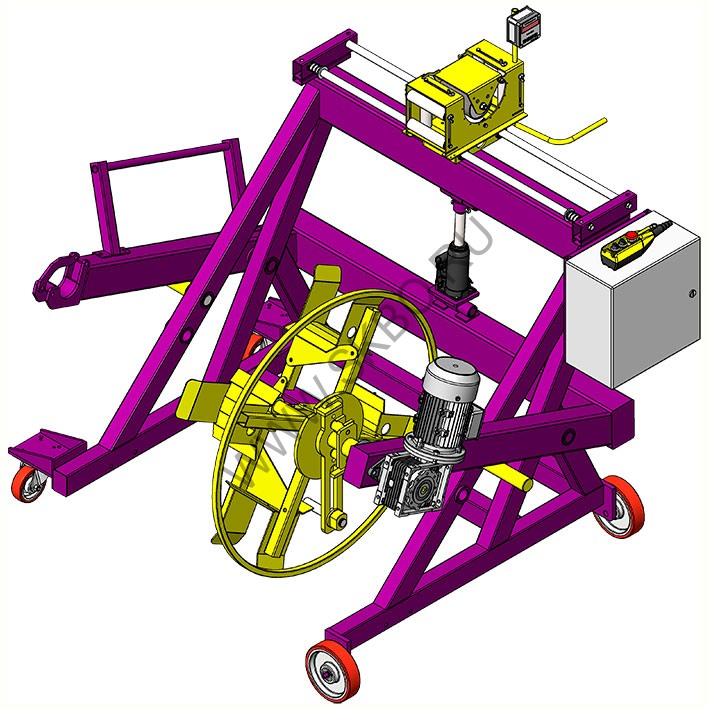

Станок (устройство) для намотки (перемотки) кабеля универсальный МНК 14-1У

Станок (устройство) для намотки кабеля МНК 14-1У предназначен для проведения отмоток (перемоток) кабеля, провода, троса диаметром 5-50 мм с одновременным измерением длины на кабельные барабаны диаметром 800-1400 мм и массой до 1000 кг, и в бухты диаметром 600-1000 мм и массой до 300 кг. Устройство для намотки (перемотки) кабеля станок МНК 14-1У может комплектоваться ручным или автоматическим раскладчиком кабеля (провода, троса).

Станок (устройство) для намотки (перемотки) кабеля (провода,троса) МНК 14-1У – универсальный станок для проведения перемотки, отмотки, измерения длины кабеля, провода, троса.

Устройство для намотки (перемотки) кабеля (провода, троса) МНК 14-1У предназначено для перемотки кабеля, провода, троса на кабельные барабаны диаметром 800…1400 мм и массой до 1000 кг и в бухты диаметром до 1000 мм и массой до 300 кг. В качестве дополнительной опции станок для намотки (перемотки) кабеля может комплектоваться Разборным Технологическим Барабаном (РТБ) для формирования бухт диаметром до 1400 мм и массой до 1000 кг.

Станок (устройство) для перемотки кабеля МНК 14-1У комплектуется ручным или автоматическим устройством для раскладки кабеля (кабелеукладчиком) и измерителем длины кабеля (счётчиком метража) типа МИД 70 с электронным счётчиком. Погрешность измерения длины кабеля (троса) не превышает 1%, дискретность счёта 0,1 м.

Благодаря наличию колёсных опор универсальный станок для намотки кабеля (троса) МНК 14-1У можно легко перемещать по территории склада к месту проведения отмотки (намотки) кабеля.

Если в процессе работы не требуется механизм для подъём и опускания барабана с кабелем, то можно использовать станок МНК 14-1УФ как близкий аналог рассматриваемого устройства.

Технические характеристики

Напряжение сети 220 В
Потребляемая мощность 2,2/2,5 кВт
Скорость вращения привода 7…42 об/мин
Диаметр перематываемого материала 5…50 мм
Диаметр перематываемых барабанов 800…1400 мм
Ширина перематываемых барабанов 250…850 мм
Максимальная масса барабана 1000 кг
Размеры бухты, dхDхh, мм 600х1000х200
Максимальная масса бухты 300 кг
Принцип измерения длины Электронно-механический
Тип измерителя МИД 70
Тип раскладчика ручной/ автоматический
Габаритные размеры, ДхШхВ, мм 1600х1580х1410
Масса станка, кг 280/300
Принцип установки барабана подъём механизмом станка
