Устройство для размотки бухт МРБ 1-0,3

Устройство для размотки бухт МРБ 1-0,3 - пассивная отдающая стойка, предназначенная для размотки бухт с кабелем диаметром до 1 м, массой до 300 кг.

Бухта с проводом устанавливается на вращающийся стол устройства. Раздвижные штыри фиксируют бухту за внутренний диаметр, затем свободный конец кабеля пропускается через проушину, после чего производится размотка материала. При необходимости гашения инерционного вращения стола с бухтой, устройство комплектуется тормозным механизмом.

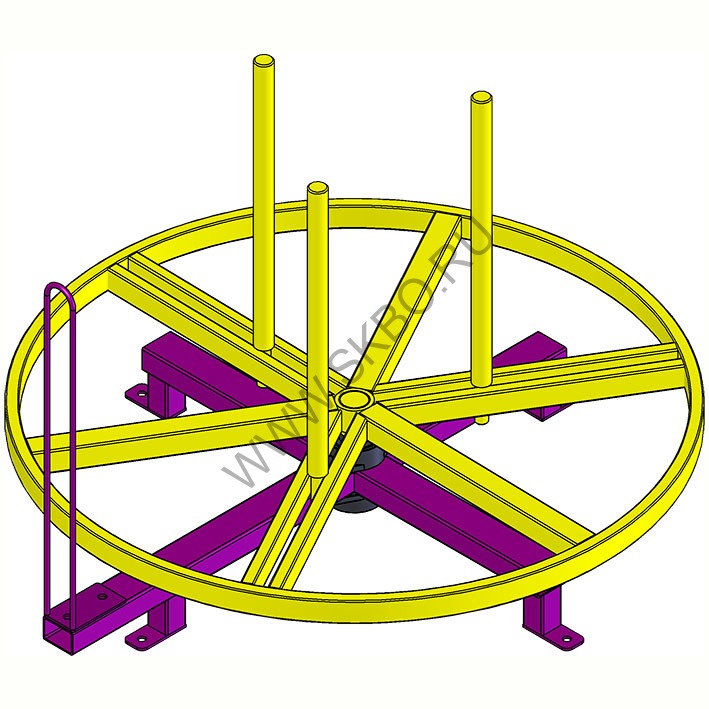

Конструкция стойки состоит из жёсткой рамы с подпятниками для крепления к полу (возможна замена на регулируемые по высоте шарнирные или колёсные опоры).  На раме подвижно установлен технологический барабан (стол) с раздвижными штырями для фиксации бухты за внутренний диаметр. Для предотвращения спадания наружных витков и придания направления материалу на раму установлена съёмная проушина.

Устройство для размотки спроектировано таким образом, чтобы при транспортировке занимать как можно меньший объём, поэтому все высокие вертикальные элементы выполнены съёмными.

Технические характеристики
