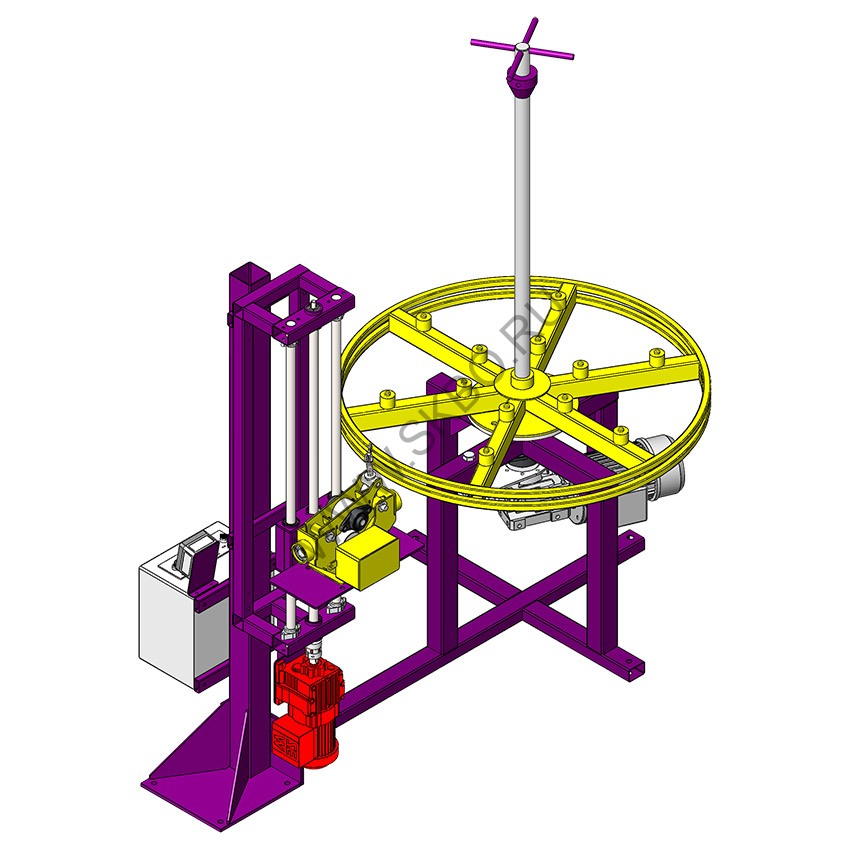

Станок для намотки троса на барабан или в бухту МНТБ 1-1 с ИДТ 20Эк

Станок МНТБ 1-1 с ИДТ 20Эк - универсальное полуавтоматическое устройство, предназначенное для мерной намотки троса или стального каната на тросовые барабаны или в бухты. Максимальная масса намотки составляет 1000 кг, максимальный диаметр - 1000 мм. Для обеспечения намотки на катушку или в бухту в состав станка включены две взаимозаменяемые части: стол с прижимным винтом (препятствует срыву барабана в случае запутывания) и технологический барабан. В стандартном исполнении  качестве мерного устройства используется упрощённая модель измерителя длины троса ИТД 20 - ИДТ 20Эк

Станок изготавливается с ручным (МНТБ 1-1Р) или автоматическим укладчиком троса (МНТБ 1-1А). В случае ручного укладчика  троса на противоположной измерителю стороне колонны установлена ручка, за которую оператор станка перемещает каретку с измерителем по мере укладки троса по ширине барабана. Это сделано для того, чтобы оператор не находился на линии перемотки троса. В случае автоматической укладки скорость и направление движения укладчика устанавливаются оператором с выносного пульта управления.

В качестве отдающей части можно использовать любой станок для размотки троса, например МРТБ 1-1Т ,  МРТБ 1,4-2Т или кабельный домкрат.

Технические характеристики
